ترانسمیتر اختلاف فشار زیمنس (Siemens Differential Pressure Transmitter)

ترانسمیتر اختلاف فشار زیمنس ابزاری دقیق برای اندازه‌گیری اختلاف فشار بین دو نقطه است که عملکرد آن به‌صورت الکترونیکی انجام می‌شود. این دستگاه با بهره‌گیری از سنسورهای فشار، اختلاف فشار را تشخیص داده و آن را به سیگنال الکتریکی تبدیل می‌کند. سپس این سیگنال توسط مدارهای داخلی ترانسمیتر تقویت و پردازش شده و در نهایت به‌عنوان سیگنال خروجی استاندارد، برای استفاده در سیستم‌های کنترلی و نمایشگرها ارسال می‌گردد.
ترانسمیتر اختلاف فشار زیمنس یکی از تجهیزات استاندارد و پرکاربرد در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، و صنایع فرآوری مواد غذایی به شمار می‌رود. این دستگاه به دلیل دقت بالا و توانایی اندازه‌گیری دقیق اختلاف فشار، جایگاه ویژه‌ای در فرآیندهای صنعتی دارد.
کاربردهای این ترانسمیتر شامل اندازه‌گیری اختلاف فشار در بخش‌های مختلف سیستم‌های لوله‌کشی، کنترل فشار در فرآیندهای صنعتی، اندازه‌گیری سطح مایعات در مخازن تحت فشار، و پایش دقیق فرآیندهایی است که نیاز به کنترل دقیق فشار دارند.
در مجموع، ترانسمیتر اختلاف فشار زیمنس یک ابزار پیشرفته، دقیق و قابل اطمینان برای اندازه‌گیری و کنترل اختلاف فشار در طیف گسترده‌ای از صنایع محسوب می‌شود.



ویژگی‌های ترانسمیتر اختلاف فشار زیمنس (Siemens)

ترانسمیتر اختلاف فشار زیمنس با بهره‌گیری از فناوری‌های نوین و طراحی مهندسی پیشرفته، مجموعه‌ای از قابلیت‌های کلیدی را ارائه می‌دهد که آن را به انتخابی ایده‌آل برای صنایع حساس و پیچیده تبدیل کرده است:

1.فناوری PROFISAFE: برای ایمنی یکپارچه این فناوری پیشرفته، تضمین می‌کند که سیستم کنترل تا سطح فرستنده، به صورت یکپارچه و مطمئن عمل کند و سطح بالایی از ایمنی فرآیندها را فراهم آورد. این امر به ویژه در محیط‌های پرخطر اهمیت فراوانی دارد.
2. قابلیت اندازه‌گیری همزمان چند پارامتر: این ترانسمیتر می تواند خیلی دقیق، فشار، دما و دیگر شاخص‌های کلیدی فرآیندی را پایش نماید، که این ویژگی آن را به ابزاری حیاتی و کاربردی در صنایع متنوعی مثل نفت و گاز، پتروشیمی، تصفیه آب و فاضلاب، داروسازی و صنایع غذایی تبدیل کرده است.
3.نظارت و کنترل مستمر و دقیق: قابلیت پایش پیوسته و کنترل دقیق فشار و پارامترهای مرتبط، امکان حفظ ثبات و بهینه‌سازی فرآیندها را در زمان واقعی فراهم می‌کند که این ویژگی برای افزایش بهره‌وری و کاهش ریسک بسیار حیاتی است.
4.انعطاف‌پذیری در اندازه‌گیری انواع فشار: ترانسمیتر زیمنس قادر است فشار مطلق، فشار نسبی و اختلاف فشار را با دقت بالا اندازه‌گیری کند، که این امر پاسخگوی نیازهای متنوع صنعتی با شرایط مختلف است.
5.ساختار چندجزئی و پیشرفته: این دستگاه متشکل از سنسور حساس، مدارهای پردازش سیگنال پیشرفته و واحد الکترونیکی تبدیل سیگنال است که همگی در کنار هم، عملکردی قابل اعتماد، دقیق و انعطاف‌پذیر را تضمین می‌کنند.
به طور کلی، ترانسمیتر اختلاف فشار زیمنس با ترکیب تکنولوژی‌های پیشرفته و طراحی مهندسی شده، توانایی برآورده کردن نیازهای پیچیده اندازه‌گیری و کنترل در صنایع مختلف را به بهترین شکل ممکن دارد.

مزایای ترانسمیتر اختلاف فشار زیمنس

ترانسمیتر اختلاف فشار زیمنس با طراحی مهندسی‌شده اش نقش اساسی و کلیدی در بهینه‌سازی کنترل فرآیندهای صنعتی ایفا می‌کند. این دستگاه با قابلیت توزیع گسترده در سیستم‌های کنترلی و بهره‌گیری از توابع شبیه‌سازی، امکان بررسی دقیق حلقه‌های کنترلی را پیش از اجرای نهایی فراهم می‌آورد. این ویژگی، ریسک خطا را کاهش داده و بهبود عملکرد سیستم را تضمین می‌کند.
با توجه به نوع فرآیند، این ترانسمیتر قادر است فشار انواع سیالات از جمله گازهای خورنده، بی‌خطر یا خطرناک، بخارات و مایعات را با دقت بالا اندازه‌گیری کند.

کاربردهای گسترده بر اساس نوع دستگاه

با توجه به مدل انتخابی، ترانسمیتر فشار زیمنس قادر است فشار محیطی (اتمسفریک)، فشار منفی (خلأ) و نیز اختلاف فشار بین دو نقطه را با دقت اندازه‌گیری کند. همچنین با پیکربندی مناسب، استفاده از تجهیزات جانبی نظیر سیل‌های از راه دور یا محدودکننده‌های جریان، می‌توان از آن برای اندازه‌گیری‌های پیشرفته‌تری مثل:

سطح مایع در مخازن
حجم یا جرم مواد
جریان حجمی یا جرمی

استفاده در محیط‌های صنعتی سخت

خروجی این دستگاه مبتنی بر سیگنال دیجیتال FOUNDATION™ Fieldbus بوده و امکان یکپارچه‌سازی کامل با سیستم‌های اتوماسیون پیشرفته را فراهم می‌سازد. علاوه بر این، برخی از مدل‌های ترانسمیتر زیمنس با طراحی‌های ویژه‌ای مانند “ایمنی ذاتی” یا “مقاوم در برابر انفجار” تولید می‌شوند که امکان استفاده از آن‌ها را در محیط‌های مستعد خطر انفجار فراهم می‌کند.



استانداردها و گواهی‌نامه‌ها

ترانسمیترهای فشار زیمنس دارای گواهی آزمون نوع EC و منطبق با دستورالعمل‌های استاندارد اروپایی CENELEC هستند. این تجهیزات در مدل‌های متنوعی با سیل‌های از راه دور عرضه می‌شوند که برای شرایط خاص، از جمله اندازه‌گیری مواد بسیار چسبناک یا خورنده، کاملاً مناسب‌اند.
در نتیجه، ترانسمیتر اختلاف فشار زیمنس انتخابی قابل‌اعتماد برای پایش دقیق و ایمن فرآیندهای پیچیده صنعتی محسوب می‌شود.



انواع مدل ترانسمیتر اختلاف فشار زیمنس (Siemens)

یکی از خانواده‌های برجسته ترانسمیترهای اختلاف فشار شرکت زیمنس، سری SITRANS P320/420 است که با تمرکز ویژه بر کارایی و ایمنی طراحی شده‌اند.
ویژگی بارز این سری، امکان کنترل و تنظیم از راه دور است؛ یعنی کاربران قادرند تمامی تنظیمات و پیکربندی دستگاه‌ها را از اتاق کنترل مرکزی انجام دهند، بدون نیاز به مراجعه حضوری به هر ترانسمیتر. این قابلیت به طور چشمگیری سرعت راه‌اندازی سیستم‌ها را افزایش می‌دهد و به خصوص در شرایطی که ایمنی عملکرد حیاتی است، بسیار کاربردی است.
نکته قابل توجه دیگر، طولانی بودن دوره بازبینی و کالیبراسیون این دستگاه‌ها است. در حالی که ترانسمیترهای فشار معمولی معمولاً هر دو سال نیاز به نگهداری و تنظیم دارند، مدل‌های سری SITRANS P320/420 تا ۱۵ سال بدون نیاز به بازبینی دقیق، عملکرد قابل اطمینانی ارائه می‌کنند. این ویژگی باعث کاهش چشمگیر هزینه‌های نگهداری و افزایش زمان بهره‌برداری مستمر می‌شود.
در مجموع، ترانسمیترهای سری SITRANS P320/420 با فراهم کردن امکان کنترل از راه دور و دوره‌های طولانی نگهداری، گزینه‌ای ایده‌آل برای کاربردهای حساس به ایمنی و نیازمند عملکرد پایدار در بلندمدت به شمار می‌روند.

برای جزئیات به صفحات رسمی زیمنس مراجعه کنید (P320/P420 و اسناد محصول).
P320/P420 |
برگه فنی

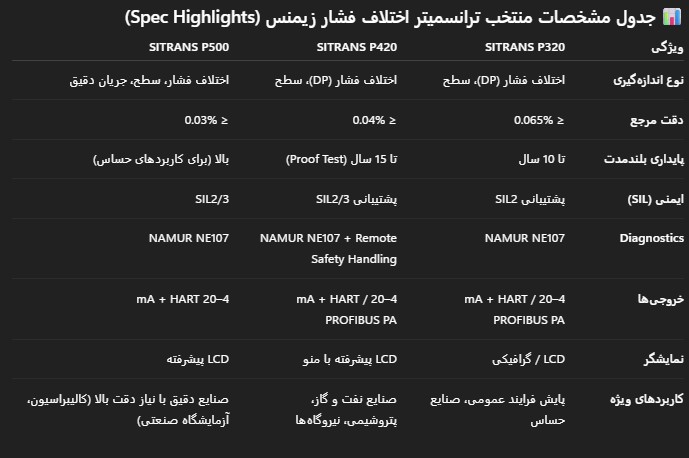

مشخصات فنی منتخب

• سیگنال خروجی: 4–20 mA + HART / گزینه‌های دیجیتال
• تشخیص خطا: مطابق NAMUR NE107
• ایمنی عملکردی: مناسب مدارهای SIL (براساس مدل)
• زمان پاسخ DP ~ در حد صد میلی‌ثانیه (کلاس صنعتی)، مناسب کنترل‌های سریع
• پایداری بلندمدت و دوره‌های Proof-Test بلند (در P320/P420 تا ۱۵ سال)

راهنمای انتخاب و نکات نصب

• مدیا و رنج فشار: محدوده DP، فشار استاتیک و دما را دقیق انتخاب کنید.
• اتصالات فرآیندی: سازگاری با سیل از راه دور/دیافراگمی در رسانه‌های خورنده/چسبناک.
• خروجی و پروتکل: HART یا PROFIBUS PA بر اساس سیستم کنترل.
• نصب: رعایت مسیرهای impulse line، درین/ونت، جهت صحیح DP (HP/LP).
• کالیبراسیون: از HART Communicator یا ابزار PDM برای پیکربندی بهره بگیرید.



چرا خرید از رشنو صنعت؟

رشنو صنعت تأمین‌کننده تخصصی تجهیزات زیمنس است. انتخاب مدل مناسب، بررسی سازگاری فرایندی و ارائه پیش‌فاکتور سریع توسط تیم فنی ما انجام می‌شود.

 برای مشاوره و استعلام قیمت، همین حالا از صفحه تماس با ما درخواست خود را ثبت کنید.



سوالات متداول

1. ترانسمیتر اختلاف فشار زیمنس چه کاری انجام می‌دهد؟

این دستگاه اختلاف فشار بین دو نقطه را اندازه‌گیری کرده و به سیگنال الکتریکی تبدیل می‌کند.

2. مهم‌ترین کاربردهای ترانسمیتر اختلاف فشار زیمنس چیست؟

در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، و غذایی برای کنترل فشار، سطح مایع، و جریان.

3. آیا ترانسمیترهای زیمنس قابلیت اندازه‌گیری چند پارامتر را دارند؟

بله، برخی مدل‌ها به‌طور همزمان فشار، دما و سایر پارامترهای فرآیندی را اندازه‌گیری می‌کنند.

4. آیا ترانسمیتر زیمنس با سیستم‌های اتوماسیون صنعتی سازگار است؟

بله، از پروتکل‌های دیجیتال مانند FOUNDATION Fieldbus و PROFISAFE پشتیبانی می‌کند.
